와이어 드로잉 머신 작동 원리에 대한 심층 분석: 장비 구조부터 공정 흐름까지

와이어 드로잉은 와이어 제품 제조의 기본 공정으로, 일련의 기계적 및 열적 작업을 통해 두꺼운 소재를 미세한 와이어로 가공하는 과정입니다. 와이어 드로잉의 작동 원리를 이해하면 와이어 드로잉 머신 is essential for manufacturers aiming to optimize their production processes and enhance product quality. This article provides an in-depth analysis of the wire drawing machine’s working principle, covering its equipment structure and the process flow from start to finish, with a focus on how RKM’s innovative designs elevate performance and efficiency.

와이어 드로잉 프로세스 이해

Wire drawing is a cold-forming process that involves reducing the diameter of the wire by pulling it through a series of dies. This operation not only changes the physical dimensions of the wire but also improves its mechanical properties, such as tensile strength and ductility. The wire drawing process is typically carried out in multiple stages, with each stage contributing to the final product’s specifications.

와이어 드로잉의 주요 목표

• 차원 축소: 원하는 와이어 직경과 표면 마감을 달성합니다.
• 기계적 성질 향상: 냉간 가공 경화 과정을 통해 인장 강도와 연성을 향상시킵니다.
• 품질 관리: 최종 제품이 특정 산업 표준 및 고객 요구 사항을 충족하는지 확인합니다.

와이어 드로잉 머신의 장비 구조

와이어 드로잉 머신의 설계 및 구조는 효율성과 효과에 중요한 역할을 합니다. 일반적인 와이어 드로잉 머신의 주요 구성 요소는 다음과 같습니다.

1. 와이어 공급 시스템

와이어 공급 시스템은 인발 공정에 와이어 소재를 공급합니다. 일반적으로 다음과 같이 구성됩니다.

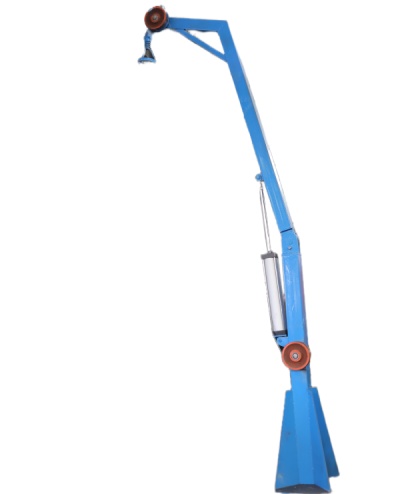

• 페이오프 스풀: 와이어 막대나 코일을 고정하여 인발기로 원활하게 공급할 수 있도록 합니다.

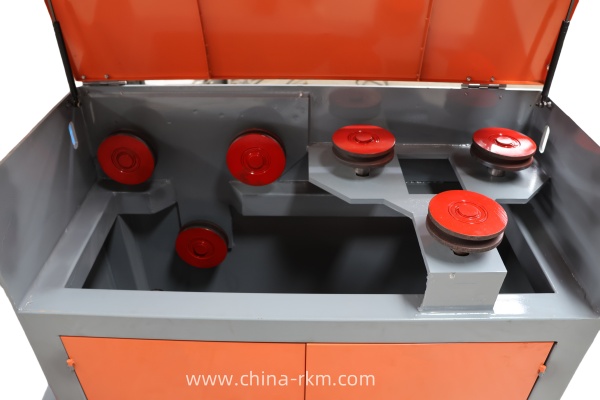

• 스트레이트닝 롤: 드로잉 다이에 넣기 전에 와이어가 곧은지 확인하여 드로잉 과정에서 결함이 발생하는 것을 방지합니다.

2. 드로잉 다이

드로잉 다이는 와이어 드로잉 머신에서 가장 중요한 부품일 것입니다. 와이어 직경을 점진적으로 줄이도록 정밀하게 설계되었습니다.

• 다이 소재: 다이는 일반적으로 텅스텐 카바이드나 공구강과 같은 고강도 재료로 만들어져 마모와 파손을 견딥니다.
• 다이 구성: 다이의 모양과 크기는 인발 공정과 최종 와이어 품질에 영향을 미칩니다.

3. 도면 메커니즘

인발 장치는 와이어를 다이를 통해 인발하는 데 필요한 인장력을 생성합니다. 이는 일반적으로 다음과 같은 과정을 거칩니다.

• 구동 모터: Powers the drawing mechanism, which can be either a single-drive or multi-drive system, depending on the machine’s design.
• 롤러와 쉬브: 와이어를 다이에 통과시키고 드로잉 과정 동안 장력을 유지하는 데 도움이 됩니다.

4. 윤활 및 냉각 시스템

효과적인 윤활은 인발 공정 중 마찰과 열 발생을 최소화하는 데 매우 중요합니다. 윤활 시스템에는 다음이 포함될 수 있습니다.

• 윤활 저장소: 도면 작업 시 사용된 윤활유를 보관합니다.
• 응용 시스템: 다이의 마모를 줄이고 표면 마감을 개선하기 위해 와이어를 따라 일관된 윤활을 보장합니다.

또한, 공정 중 발생하는 열을 분산시켜 최적의 작업 환경을 보장하기 위해 냉각 시스템을 통합할 수도 있습니다.

5. 제어판

최신 와이어 드로잉 머신에는 작업자가 다음을 포함한 다양한 매개변수를 실시간으로 모니터링하고 조정할 수 있는 간단한 제어판이 장착되어 있습니다.

• 그리기 속도: 와이어가 다이를 통해 당겨지는 속도입니다.
• 장력 제어: 와이어 파손이나 결함을 방지하기 위해 적절한 장력을 유지합니다.
• 윤활 흐름: 와이어 재질과 인발 속도에 따라 윤활제 도포량을 조절합니다.

와이어 드로잉 머신의 공정 흐름

와이어 드로잉 공정은 여러 단계로 나눌 수 있으며, 각 단계는 최종 제품의 전반적인 품질과 효율성에 영향을 미칩니다.

1. 원료 준비

이 과정은 선재 또는 코일의 선택 및 준비로 시작됩니다. 여기에는 다음이 포함됩니다.

• 재료 선택: 원하는 와이어 속성과 적용 요구 사항에 따라 적절한 재료를 선택합니다.
• 절단 및 교정: 와이어로드를 원하는 길이로 자르고 곧게 펴서 기계에 원활하게 공급합니다.

2. 초기 도면 단계

이 단계에서는 와이어가 첫 번째 다이 세트를 통해 당겨집니다.

• 기계에 진입: 곧게 펴진 와이어는 페이오프 스풀을 통해 인발기로 들어갑니다.
• 첫 번째 패스: 와이어를 초기 다이를 통해 당겨서 직경을 줄이고 길이를 늘립니다. 이 단계에서는 품질 보장을 위해 적당한 인발 속도가 필요할 수 있습니다.

3. 중급 드로잉 단계

와이어가 기계를 통과하면서 연속적인 다이를 통해 당겨집니다.

• 증분 감소: 각 다이는 와이어 직경을 더욱 줄입니다. 성능을 최적화하기 위해 단계마다 인발 속도와 장력을 조정할 수 있습니다.
• 매끄럽게 하기: 각 단계마다 적절한 윤활을 적용하여 마찰과 열을 최소화합니다.

4. 최종 도면 단계

마지막 단계에서 와이어는 목표 직경에 도달합니다.

• 품질 관리: 작업자는 와이어의 직경과 표면 품질이 일정하게 유지되는지 모니터링합니다. 편차가 발생하면 해결해야 할 결함이 발생할 수 있습니다.
• 절단 및 코일링: 원하는 직경이 달성되면 와이어를 길이에 맞게 자르거나 스풀에 감아 추가 가공이나 배송을 진행합니다.

5. 후처리

와이어를 그린 후, 와이어는 특성을 향상시키기 위해 어닐링이나 표면 처리와 같은 추가 공정을 거칠 수 있습니다.

• 가열 냉각: 이 공정은 와이어를 가열하여 응력을 완화하고 연성을 개선하는 과정으로, 특히 유연성이 필요한 응용 분야에 중요합니다.
• 표면 처리: 코팅이나 처리는 부식 저항성을 강화하거나 전기 전도도를 개선하기 위해 적용될 수 있습니다.

RKM’s Approach to Wire Drawing

RKM의 와이어 드로잉 머신은 품질과 효율성을 중시하여 설계되었으며, 와이어 드로잉 공정을 최적화하기 위해 첨단 기술과 혁신적인 기능을 통합했습니다.

1. 향상된 토크 제어

RKM 기계는 인발 공정 중 정밀한 조정을 가능하게 하는 고급 토크 제어 시스템을 탑재하고 있습니다. 이를 통해 일관된 와이어 장력이 유지되어 결함 위험을 줄이고 전반적인 품질을 향상시킵니다.

2. 지능형 모니터링 시스템

RKM 기계의 지능형 모니터링 시스템은 도면 매개변수에 대한 실시간 피드백을 제공하여 작업자가 정보에 기반한 신속한 조정을 수행할 수 있도록 합니다. 이를 통해 생산 효율이 향상되고 가동 중단 시간이 줄어듭니다.

3. 내구성 및 신뢰성

고품질 소재로 제작된 RKM 와이어 드로잉 머신은 내구성을 고려하여 설계되었습니다. 견고한 구조는 마모를 최소화하여 장시간 작동에도 안정적인 성능을 보장합니다.

4. 포괄적인 지원 및 교육

RKM은 최첨단 기계를 제공할 뿐만 아니라 운영자에게 포괄적인 지원과 교육을 제공합니다. 이러한 노력을 통해 고객은 와이어 드로잉 머신의 잠재력을 극대화하고 고품질 생산 기준을 유지할 수 있습니다.

생산 공정 최적화를 추구하는 제조업체에게는 와이어 드로잉 머신의 작동 원리를 이해하는 것이 필수적입니다. 장비 구조, 토크 제어, 그리고 공정 흐름 간의 복잡한 관계는 최종 와이어 제품의 품질을 결정하는 데 중요한 역할을 합니다.

RKM’s high-precision wire drawing machines exemplify how advanced technology can enhance the wire drawing process, from the initial feeding of raw materials to the final output of high-quality wire. By focusing on torque management, intelligent monitoring, and durable construction, RKM enables manufacturers to achieve superior wire quality and efficiency, driving success in an increasingly competitive market.

As the wire industry continues to evolve, investing in a high-quality wire drawing machine is essential for staying ahead of technological advancements and meeting the demands of modern applications. With RKM’s innovative solutions, manufacturers can ensure their wire products meet the highest quality and performance standards, paving the way for sustained growth and success.
